Duct Cutting Tools
Narzędzia do pracy z rurami
JETTING
Eksperci od wdmuchiwania kabli
JETTING
Akcesoria
Wszystkie wdmuchiwarki Jetting dostarczane są w wygodnych walizkach transportowych wraz z paskami napędowymi, lubrykantem i olejem smarowniczym oraz z podstawowym zestawem akcesoriów (basic set) potrzebnych do uruchomienia i pracy z wybranym przez Klienta pojedynczą konfiguracją kabel/rura i gotowe do pracy zaraz po wyciągnięciu ze skrzyni transportowej i podłączeniu do sprężarki lub naładowanych baterii.
W celu dopasowania maszyny pod inne potrzebne konfiguracje kabel/rura niezbędne będzie poszerzenie zestawu podstawowego od razu przy zakupie lub w późniejszym okresie w miarę potrzeb danej instalacji. Służyć temu będą elementy konfiguracji danej maszyny - takie jak: bloki rur (duct clamps) dla wybranej średnicy rury oraz zakresu uszczelnień kabli, wymienne prowadnice kabla (cable guide) oraz same uszczelki dla najczęściej instalowanego zakresu średnic kabli. Uszczelki średnicą zewnętrzną dopasowane są do szczeliny bloku rury, a średnicą wewnętrzną do nominalnej średnicy kabla (powinny być o 0.1mm węższe).
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Opis produktu

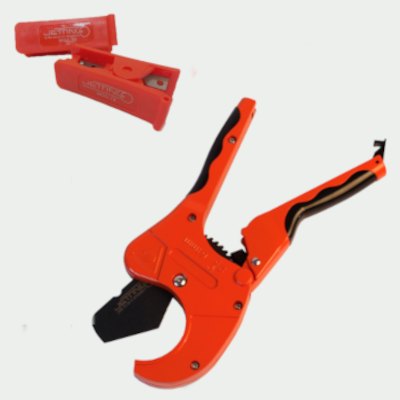

Proste ale skuteczne narzędzia do cięcia prostopadłego i wzdłużnego rur i mikrorurek kanalizacji kablowej.
Ułatwiają prawidłową pracę także z wdmuchiwarkami.
Główne warianty
Główny typoszereg zamówieniowy(*):
- MDC-16 MicroDuct Cutter up to OD 16 mm.
- PC-64 Duct and pipe cutter up to 64 mm.
- PCB-64 Extra cutting blades for PC-64.
Inne warianty
Brak innych wariantów.
Produkty powiązane
Produkty nie powiązane z innymi produktami.
Mogą być używane z jakąkolwiek kanalizacją HDPE.
Foldable Jetdrum Kit
Składany stojak bębnowy
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Film
Opis produktu
Stojak na bębny do kabli światłowodowych. Łatwy montaż i demontaż, niewielka liczba części. Bęben bardzo łatwo się toczy po stojaku. Poprawia ergonomię dzięki możliwości obrócenia stojaka o 180°; dzięki temu można ciągnąć lub pchać bęben przed sobą.
JETDRUM K12 Drum rack for fiber cable drums up to 1200 mm
Max 1200 mm / 150 kg + Adapter for Ø80-60-40 mm.
Transport size: L110 x W120 x H60, weight 10kg
JETDRUM K08 Drum rack for fiber cable drums up to 800 mm
Max 800 mm / 100 kg + Adapter for Ø80-60-40 mm.
Transport size: L80 x W90 x H60, weight 10kg
Główne warianty
Główny typoszereg zamówieniowy:
JETDRUM K12 Drum rack for fiber cable drums up to 1200 mm
JETDRUM K08 Drum rack for fiber cable drums up to 800 mm
Inne warianty
Brak innych wariantów.
Produkty powiązane
Współpracują z każdym typowym bębnem kablowym o podanych parametrach maksymalnych.
Film
- Film produktowy zobacz

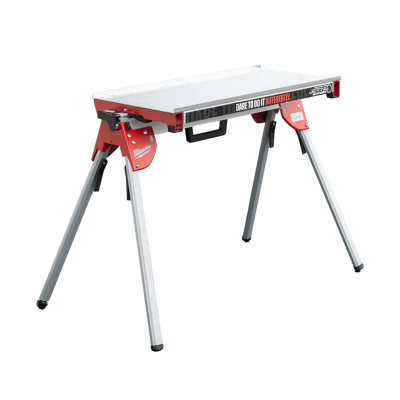

Working Table
Stabilny stół roboczy
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Opis produktu
Bardzo solidny składany stół roboczy dla pewnego rozstawienia na stanowisku instalacyjnym. Stabilna regulowana rama i stalowa płyta górna powodują łatwe postawienie wdmuchiwarki i walizki JetLogger. Na czas transportu można go złożyć redukując gabaryty.
Waga stolika: 19 kg
Wymiary WxDxH: 105 x 25 x 21 mm (złożony)
Wymiary WxDxH: 95 x 45 x 7.5 mm (płyty stolika)
Wymiary WxDxH: 125 x 70 x 87 mm (po rozłożeniu)
Główne warianty
- 661407 Jetting working table
Inne warianty
Brak innych wariantów.
Produkty powiązane
Brak produktów powiązanych z tym produktem.
Pasuje do wdmuchiwarek Jetting oraz maszyn innych producentów.

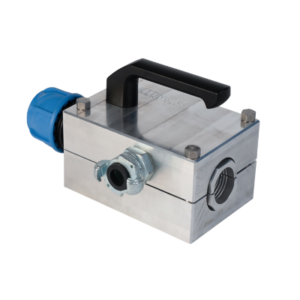

Overblowing Y-Block
Blok do dodmuchiwania kabli
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Film
Zdjęcia
Opis produktu

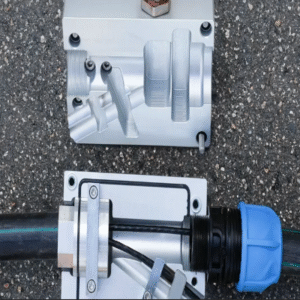

Y-Block to specjalistyczne narzędzie przeznaczone do dodmuchiwania kabla lub mikrorurki do zajętej kanalizacji kablowej (overblowing) umożliwiające dodanie drugiego i trzeciego kabla światłowodowego lub kanału kablowego do istniejących systemów kanalizacji. Jest to niezbędne narzędzie do modernizacji i rozbudowy sieci, umożliwiające instalację nowych kabli lub kanałów bez naruszania istniejących. Y-Block firmy Jetting posiada dwudzielną, uszczelnianą budowę bloku wyposażonego w rączkę ułatwiającą przenoszenie i nakładanie na rurociąg. Wyposażony jest również w dodatkowe, bezpośrednie przyłącze powietrza, co ułatwia instalację podczas wdmuchiwania powietrza do większych kanałów lub rur. Wymienne uchwyty rur głównej i przyłącza wdmuchiwarki pozwalają na współpracę w każdym scenariuszu instalacyjnym.
- Ciśnienie maksymalne: 16 Bar
- Waga bloku: ok.10 kg
- Wymiary WxHxD: 460x170x360 mm (walizki)
- Materiał: aluminium
- Średnice kabli: max Ø16 mm i Ø12 mm.
- Wymienne uchwyty rury: 25-32-40-50 mm.
- Wymienne uchwyty rury do wdmuchiwarki: 25-32-40-50 mm.
- Złącze powietrza: kłowe 3/4″
Główne warianty
Główny typoszereg zamówieniowy:
- JE-YBL-HD Zestaw Jetting Y-Block dla rur 32 i 40mm

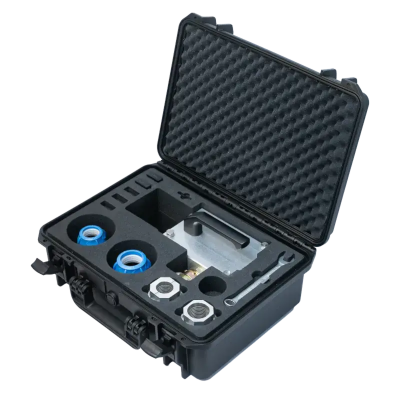

Zestaw podstawowy Y-Block zawiera:
- Dwudzielny Jetting Y-Block rączką do przenoszenia
- Dwa aluminiowe uchwyty rury roboczej (32 mm i 40 mm)
- Dwa wkręcane plastikowe uchwyty przyłącza do wdmuchiwarki (32 mm i 40 mm)
- Klucz płaski do skręcania bloku
- Uszczelka blokowa do nawiercenia pod średnicę istniejącego kabla
- Walizka transportowa
Inne warianty
Akcesoria eksploatacyjne i konfiguracyjne:
- 36005 Extra rubber seal block for existing cable(s)
- 16025 Extra Aluminium Duct Adaptor for existing duct 25mm
- 16050 Extra Aluminium Duct Adaptor for existing duct 50mm
- 36004 Plastic duct adaptor 25 mm
- 36001 Plastic duct adaptor 32 mm
- 36002 Plastic duct adaptor 40 mm
- 36003 Plastic duct adaptor 50 mm
Produkty powiązane
Zestaw i overblowing nadają się do wdmuchiwarek MJET V2 i V3.
Mogą współpracować również z wdmuchiwarkami innych producentów.
Do pełnej konfiguracji potrzebny jest odpowiedni kompresor oraz drugi wąż pneumatyczny i rozdzielacz lub podwójne wyjście powietrza w kompresorze.
Film
- Film instruktażowy zobacz
Zdjęcia

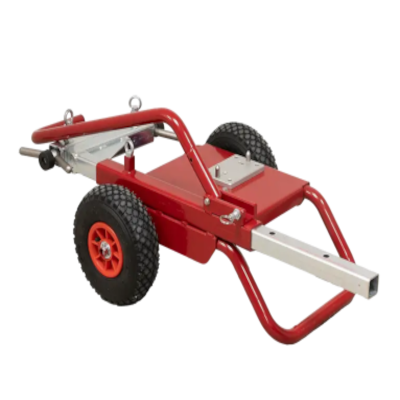

Heavy Pusher Cart
Wózek wspomagający wpychanie
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Dokumentacja
Opis produktu
Oprócz wdmuchiwania kabli V3 w połączeniu z wózkiem JettingCart i wykorzystując możliwości napędu Easy Joystick Controller z trybem forward/reverse – umożliwia wpychanie lub wciąganie pręta witki kablowej lub ciężkich kabli telekomunikacyjnych i energetycznych przez przez kanalizację pierwotną i wtórną. Dzięki wózkowi Jetting Cart, V3 można łatwo zakotwić do studzienki pod odpowiednim kątem znacząco usprawniając ręczny proces wciągania i wpychania.
Więcej szczegółów o tej ciekawej technologii instalacyjnej dostępne w Dziale Handlowym.
Główne warianty
Główny typoszereg zamówieniowy(*):
- JCART Heavy Pusher Cart for V3
- 661300 Rod guide and Block
- 660718 Rod guide hose 1,5 m
- 660719 Rod guide hose 3,0 m
- 660720 Rod guide hose 5,0 m
- CSD5-35 Seal for rodguide (glasfiber rod Ø 6mm)
CSD6-35 Seal for rodguide (glasfiber rod Ø 7mm)
CSD7-35 Seal for rodguide (glasfiber rod Ø 8mm)
CSD8-35 Seal for rodguide (glasfiber rod Ø 9mm)
CSD9-35 Seal for rodguide (glasfiber rod Ø10mm)
CSD10-35 Seal for rodguide (glasfiber rod Ø11mm)
CSD11-35 Seal for rodguide (glasfiber rod Ø12mm)
CSD12-35 Seal for rodguide (glasfiber rod Ø13mm)
CSD13-35 Seal for rodguide (glasfiber rod Ø14mm)
CSD14-35 Seal for rodguide (glasfiber rod Ø15mm)
CSD15-35 Seal for rodguide (glasfiber rod Ø16mm)
(*) przed zamówieniem prosimy o kontakt z Działem Handlowym
Inne warianty
Brak innych wariantów.
Produkty powiązane
Wdmuchiwarka V3NE oraz V3.
Dokumentacja
- Karta katalogowa JetCart pobierz
MDKit set
Zestaw do zwielokrotnienia HDPE
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Opis produktu

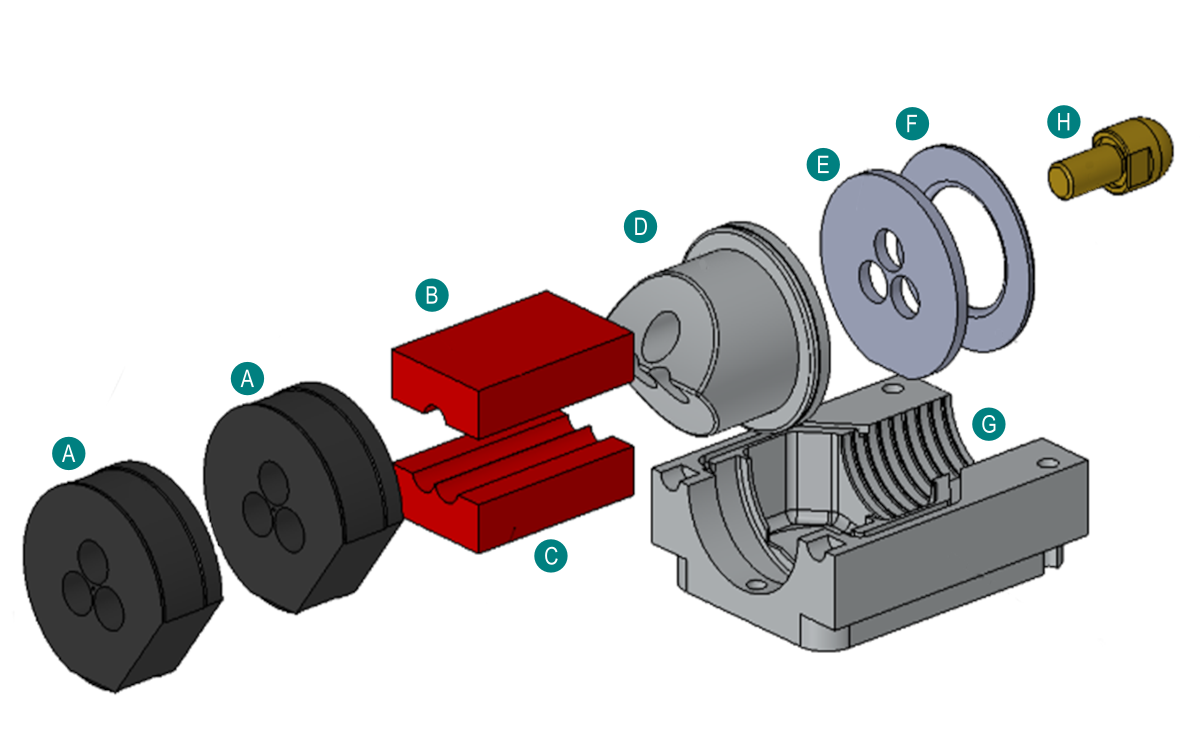

Aby mieć możliwość wdmuchiwania wiązek mikrorurek wystarczy do posiadanej wdmuchiwarki serii V3 lub V3NE (preferowana) domówić Zestawy Rozszerzające MDkit zawierające elementy dobrane do danej konfiguracji wiązki mikrorurek. W skład zestawu MDkit wchodzić będą elementy dobierane odpowiednio do danej konfiguracji wiązki:
– [A] tylnie prowadnice wiązki mikrorurek (2szt)
– [B] górny pasek napędowy z 1-3 wyżłobieniami pod mikrorurkę danej średnicy
– [C] dolny pasek napędowy z 1-4 wyżłobieniami pod mikrorurkę danej średnicy
– [D] wewnętrzna prowadnica wiązki mikrorurek (1szt
– [E] uszczelka wiązki (1szt)
– [F] podkładka dociskająca uszczelki (1szt)
– [G] dwudzielny blok DuctClamp uszczelnienia i mocowania rur HDPE (1szt)
– [H] opcjonalna zatyczka otworu prowadnicy (potrzebna w niektórych konfiguracjach)
Więcej na stronie produktu: Wdmuchiwarka V3Subduct
Główne warianty
Typoszereg zamówieniowy dla wiązek mikrorurek 7mm (*):
- V3-MDKit40-07×3 Zestaw MDKit V3 do wiązki 3x7mm w HDPE40
- V3-MDKit40-07×4 Zestaw MDKit V3 do wiązki 4x7mm w HDPE40
- V3-MDKit40-07×5 Zestaw MDKit V3 do wiązki 5x7mm w HDPE40
- V3-MDKit40-07×7 Zestaw MDKit V3 do wiązki 7x7mm w HDPE40
Typoszereg zamówieniowy dla wiązek mikrorurek 10mm (*):
- V3-MDKit40-10×2 Zestaw MDKit V3 do wiązki 2x10mm w HDPE40
- V3-MDKit40-10×3 Zestaw MDKit V3 do wiązki 3x10mm w HDPE40
- V3-MDKit40-10×4 Zestaw MDKit V3 do wiązki 4x10mm w HDPE40
- V3-MDKit40-10×5 Zestaw MDKit V3 do wiązki 5x10mm w HDPE40
- V3-MDKit50-10×7 Zestaw MDKit V3 do wiązki 7x10mm w HDPE50
Typoszereg zamówieniowy dla wiązek mikrorurek 12mm (*):
- V3-MDKit40-12×2 Zestaw MDKit V3 do wiązki 2x12mm w HDPE40
- V3-MDKit40-12×3 Zestaw MDKit V3 do wiązki 3x12mm w HDPE40
- V3-MDKit40-12×4 Zestaw MDKit V3 do wiązki 4x12mm w HDPE40
Typoszereg zamówieniowy dla wiązek mikrorurek 14mm (*):
- V3-MDKit40-14×2 Zestaw MDKit V3 do wiązki 2x14mm w HDPE40
- V3-MDKit40-14×3 Zestaw MDKit V3 do wiązki 3x14mm w HDPE40
- V3-MDKit50-14×4 Zestaw MDKit V3 do wiązki 4x14mm w HDPE50
Typoszereg zamówieniowy dla wiązek mikrorurek 16mm (*):
- V3-MDKit40-16×2 Zestaw MDKit V3 do wiązki 2x16mm w HDPE40
- V3-MDKit50-16×3 Zestaw MDKit V3 do wiązki 3x16mm w HDPE50
- V3-MDKit50-16×4 Zestaw MDKit V3 do wiązki 4x16mm w HDPE50
(*) przed zamówieniem prosimy o kontakt z Działem Handlowym
Inne warianty
Niestandardowe konfiguracje wiązek do zwielokrotnienia lub przeznaczone dla mniejszej średnicy rury HDPE (np. dla 32mm) – prosimy skonsultować z Działem Handlowym.
Produkty powiązane
Do pełnego wyposażenia stanowiska roboczego istotne będą także pozostałe akcesoria pomocnicze jak odpowiednie stojaki na bębny lub dedykowana przyczepa kablowa czy odpowiednio stabilny i dobrze umocowany stół roboczy na którym posadowiona zostanie wdmuchiwarka MJET V3.
Z uwagi na pracę na rurach HDPE dużej średnicy oraz konieczność napompowania mikrorurek cienkościennych wdmuchiwanej wiązki – potrzebne będą także dodatkowe drobne akcesoria pneumatyczne (jak wkręcane zatyczki czoła mikrorurki czy zatyczki z zaworkiem do napompowania mikrorurek) oraz bardzo wydajny kompresor.
Szczegóły dostępne w Dziale Handlowym.
AfterBlower V2/V3
Narzędzie wspomagające dopychanie
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Opis produktu
Zadaniem narzędzia AfterBlower jest kontrolowane podanie powietrza do rurociągu podczas instalacji kabla co może być szczególnie przydatne w specyficznych sytuacjach instalacyjnych:
- ręcznego wpychania lub wyciągania kabla do/z rurociągu na niewielkich odległościach
- dopychania resztki pętli kabla w niewielkiej studni lub wykopie przy wdmuchiwaniu metodą “ze środka”
- podawania dodatkowego powietrza z drugiego kompresora do odległego miejsca w rurociągu dla wspomożenia wdmuchiwania długich odcinków instalacyjnych lub przy instalacji kabli o dużej średnicy
To proste narzędzie może być zatem dużym wsparciem w trudnych instalacjach. Do pełnej konfiguracji wymaga odpowiedniego bloku DuctClamp V2/V3 oraz klamry zamykającej z zestawu wdmuchiwarki lub dodatkowego zestawu (w przypadku używania jako dodatkowego punktu podawania powietrza w wdmuchiwaniu metodą mid-air.
Waga narzędzia (bez bloku DuctClamp) – ok. 0.5kg
Ciśnienie robocze: 16 bar
Rodzaj złącza powietrza: kłowe 3/4″
Główne warianty
- Główny typoszereg zamówieniowy(*):
- 18003 After Blower for V2 duct clamps for cables 1–16mm and ducts 7–50mm
- 18005 After Blower for V3 duct clamps for cables 4–40mm and ducts 10–63mm
Do pełnej konfiguracji wymaga odpowiedniego bloku DuctClamp V2/V3 oraz klamry zamykającej z zestawu wdmuchiwarki oraz odpowiednich uszczelek kablowych. Szczegóły w/w produktów w opisie wdmuchiwarek v2 i V3.
Inne warianty
Brak innych wariantów.
Produkty powiązane
Do pełnej konfiguracji wymaga odpowiedniego bloku DuctClamp V2/V3 oraz klamry zamykającej z zestawu wdmuchiwarki oraz odpowiednich uszczelek kablowych. Szczegóły w/w produktów w opisie wdmuchiwarek v2 i V3
JetLube
System automatycznej lubrykacji
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Dokumentacja
Opis produktu
Jetluber to urządzenie, które automatycznie dozuje lubrykant podawany do komory DuctClamp w ciągły i kontrolowany sposób na kabel światłowodowy podczas wdmuchiwania. Urządzenie jest zasilane sprężonym powietrzem i współpracuje z wdmuchiwarkami V2 lub V3 doposażonymi w odpowiedni zestaw ClampDock. Jetluber jest standardowo wyposażony w złącze zaworu powietrza i wąż łączący z maszyną do wdmuchiwania włókien. Dostarczany we własnej walizce transportowej, nie wymaga osobnego zasilania i nie generuje dodatkowego hałasu.
Ciągła lubrykacja poprawia rozprowadzenie lubrykantu w porównaniu do lubrykacji na początku wdmuchiwania i w znakomity sposób zwiększa zasięgi wdmuchiwania na wymagających trasach mikrokanalizacji.
Główne warianty
Główny typoszereg zamówieniowy:
- 661319 Jetluber
- 660748 Clamp dock for V3 prepared for Jetluber
- 660747 Clamp dock for V2 prepared for Jetluber
Inne warianty
Brak innych wariantów.
Produkty powiązane
System pracuje tylko z odpowiednio przezbrojonymi wdmuchiwarkami V2 i V3.
Wymaganym lubrykantem jest lubrykant Jetting:
- 34030 Jetting Micro Duct Lube. Winter grade. Ducts up to ID 12 mm. 500 ml. (15 pcs in a box)
Dokumentacja
Moduł JetLogger
System rejestracji parametrów pracy
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Opis produktu
Praktycznie każda z wdmuchiwarek Jetting oferowanych przez naszą firmę dostarczana jest w wersji JLP ze złączem i elektroniką, więc może być łatwo rozbudowana o dodatkowy elektroniczny moduł JetLogger gromadzący i kontrolujący bieżące parametry pracy wdmuchiwarki. System JetLogger i raporty z systemu są zgodne z wymaganiami Deutsche Telekom (norma ZTV TKNetz 40).
JetLogger to profesjonalny system automatycznej rejestracji parametrów pracy wdmuchiwarek MJet i sporządzania elektronicznej dokumentacji procesu wdmuchiwania kabli. Wszystkie istotne dane są rejestrowane i wyświetlane na bieżąco na dużym kolorowym ekranie w formie wykresów graficznych. Taka prezentacja bieżących parametrów wdmuchiwania w znakomity sposób ułatwia operatorowi optymalizację procesu instalacyjnego i przyśpiesza reakcję na potencjalne problemy i zagrożenia.
Więcej na stronie produktu: System JetLogger
Główne warianty
Zestaw zawiera osobny moduł stand-alone we własnej walizce transportowej wyposażonej w kabel ze złączem JLP i dodatkową elektronikę, przemysłowy tablet 10″ z systemem JetLogger oraz niezbędne czujniki i okablowanie.
- JLM-NET JetLogger Module (documentation system for V2 and V3 in hard case with 10″ tablet)
Inne warianty
Klienci posiadający inne wdmuchiwarki Jetting i wyposażone w system Jetlogger, w tym VoHD-JLP mogą zakupić wersję modułu Jetlogger bez tabletu systemowego i wymieniać tablet między urządzeniami.
- JLM-NEO JetLogger Module (documentation system for V2 and V3 in hard case with 10″ tablet)
- JLM-T10 JetLogger Tablet (with documentation software system for V2 and V3)
Produkty powiązane
Moduły JetLogger współpracują z wdmuchiwarkami MJET V2, V3, V3Subkit.
Wdmuchiwarka VoHD dostępna jest w zintegrowanej wersji walizki transportowej z systemem rejestracji.
Moduł JetPressure
Rejestracja próby ciśnieniowej
Opis produktu
Główne warianty
Inne warianty
Produkty powiązane
Dokumentacja
Opis produktu
JetPressure to rozwiązanie szyte na miarę dla profesjonalnych instalatorów, oferujące kompleksową elektroniczną dokumentację próby ciśnieniowej rurociągów we współpracy z rejestratorem JetLogger. Do pracy nie potrzebuje wdmuchiwarki (rurociąg można przetestować przed faktyczną instalacją kabla). Umożliwia wykonanie próby długo i krótkotrwałej o zadanym czasie trwania i sporządzenie protokołu z tej próby z wykresem ciśnienia w trakcie jej trwania.
Dane zbierane są co 60sek próby. Raport z próby jest zapisywany w systemie JetLogger i dostępny w formie PDF.
Urządzenie dostarczane jest w walizce transportowej wraz z trójnikiem do podłączenia ciśnienia roboczego z zaworem i podstawowymi złączkami mikrorurek do podłączenia się do badanego rurociągu.
Ciśnienie maksymalne: 16 bar
Złącze powietrza: szybkozłączka CEJN
Wymiar walizki: H150 x W340 X D290, waga 2kg
Wymiar urządzenia: 80x140x165mm, waga 1.1kg
Główne warianty
Główny typoszereg zamówieniowy:
- JET-PRESSURE Electronic Duct pressure tester (works together with Jetlogger)
Inne warianty
Brak innych wariantów.
Produkty powiązane
Urządzenie do pracy wymaga systemu JetLogger NE.
Dokumentacja
